一、概述

    鐵嶺興科精密儀器有限責任公司多年來一直遵循技術來源于實踐服務于實踐的設計理念開發產品。多年來與油田的相關部門及一線生產部門密切合作開發研制了許多適合油田實際生產需要的產品，并且在油田的生產實踐中得到了廣泛的應用并受到好評。CSS型抽油機剎車鎖是近年來與油田合作研制的新產品，已獲國家專利。抽油機安裝該產品后會使操作與維修作業變得更加安全，可有效地避免溜車事故的發生。

二、CSS型抽油機剎車的分類

    根據現場的實際情況及用戶的要求我公司將抽油機剎車鎖分為以下兩個類型：

    1、閘把式抽油機剎車鎖  CSS-Ⅲ。

    2、搖把式抽油機剎車鎖  CSS-IV。

    上述兩種類型抽油機剎車鎖可以適用于油田5型-14型抽油機。

三、CSS型抽油機剎車鎖的工作原理

    CSS型抽油機剎車鎖是在原有抱閘式剎車系統上增加一套鎖死裝置，該剎車鎖采用突塊與凹槽嵌入卡死的機械原理使剎車輪在剎車后完全可靠的卡死，為抽油機剎車提供了雙重保險，避免了原有剎車系統在雨雪天或蹄片失效時打滑溜車現象的發生，從而確保了操作人員的安全。

四、CSS型抽油機剎車鎖的主要技術參數

    1、制動允許游動量：剎車輪制動后游隙弧長≤30mm。

    2、滑桿擋塊用抗剪切力52840牛頓。

    3、彈性擋銷的許用抗剪切力52840牛頓。

    4、彈性擋銷的極限抗剪切力360633牛頓。

    5、工作環境溫度： -50℃-80℃。

五、CSS型抽油機剎車鎖的特點

    1、便于安裝，采用附加剎車輪不破壞原有剎車系統。

    2、操作簡單，停車時扳動主剎車閘把后再扳動剎車鎖閘把(CSS-Ⅲ型)或順時針搖動搖把(CSS-Ⅳ型)直到鎖死為止；啟動時先解除剎車閘把(CSS-Ⅲ型)或逆時針搖動搖把(CSS-Ⅳ型)直到搖不動后再解除主剎車閘把即可。

    3、增加可靠的互鎖連動機構，避免了誤操作的可能性。

    4、維修簡單方便。

六、CSS型抽油機剎車鎖的組成

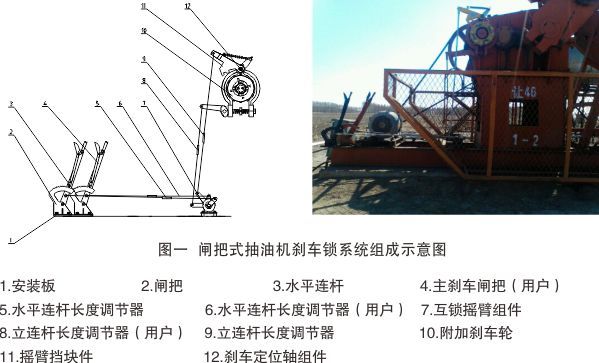

    1、閘把式抽油機剎車鎖的組成

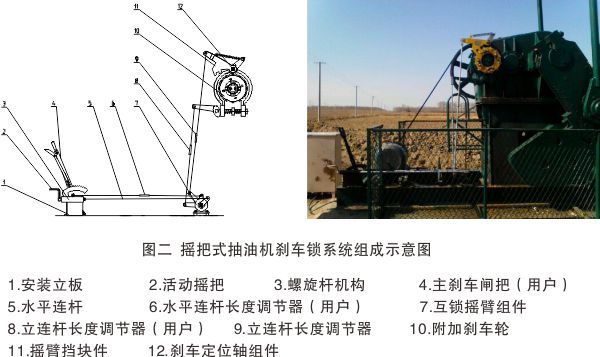

    2、搖把式抽油機剎車鎖的組成
